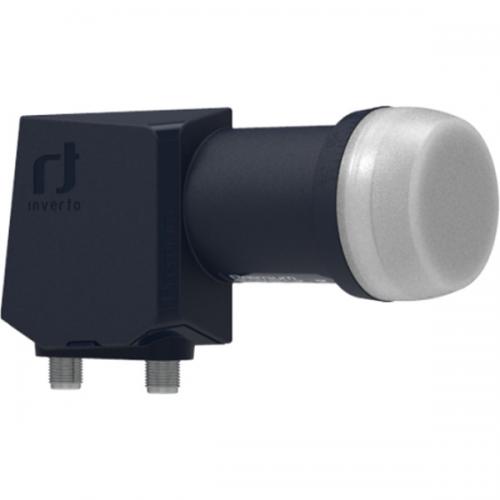

Inverto Premium IDLP-TWL413-PREMU-OPN е висококачествен универсален двоен сателитен конвертор (Twin LNB) с PLL технология и стандартен монтажен диаметър 40 mm. Предназначен е за приемане на цифрови сателитни телевизионни и радио сигнали в Ku честотния обхват.
Конверторът разполага с два независими изхода, които позволяват свързване на два отделни сателитни приемника или на един приемник с два тунера. Всеки изход осигурява независимо управление на поляризацията и честотния обхват, без необходимост от външен мултисуич.
PLL технологията осигурява висока честотна стабилност и нисък фазов шум. Моделът е подходящ за съвременни цифрови сателитни системи, включително DVB-S2 и приемане на HD и UHD програми при съвместимо останало оборудване.
Основни характеристики
- Универсален двоен сателитен конвертор Twin LNB
- PLL технология за висока честотна стабилност
- Два независими изхода за два приемника или тунера
- Стандартен монтажен диаметър 40 mm
- Работа в Ku сателитния честотен обхват
- Типичен шумов фактор 0,2 dB
- Максимален шумов фактор 0,7 dB
- Нисък фазов шум
- Висока изолация между поляризациите
- Превключване между нисък и висок честотен обхват чрез 22 kHz сигнал
- Поддръжка на вертикална и хоризонтална поляризация
- Ниска консумация на електроенергия
- Два стандартни F-тип изходни конектора
- Съвместимост с DVB-S/DVB-S2 сателитни системи
Технически характеристики
| Марка | Inverto |
| Серия | Premium |
| Модел | IDLP-TWL413-PREMU-OPN |
| Продуктов номер | 6519 |
| Тип | Универсален Twin PLL LNB |
| Монтажен диаметър | 40 mm |
| Входен честотен диапазон – нисък обхват | 10,7–11,7 GHz |
| Изходен честотен диапазон – нисък обхват | 950–1950 MHz |
| Локален осцилатор – нисък обхват | 9,75 GHz |
| Входен честотен диапазон – висок обхват | 11,7–12,75 GHz |
| Изходен честотен диапазон – висок обхват | 1100–2150 MHz |
| Локален осцилатор – висок обхват | 10,6 GHz |
| Шумов фактор | 0,2 dB типичен / 0,7 dB максимален |
| Точност на локалния осцилатор при 25°C | ±500 kHz максимално |
| Температурен дрейф на локалния осцилатор | ±2,0 MHz максимално при 60°C |
| Фазов шум при 1 kHz | -70 dBc/Hz |
| Фазов шум при 10 kHz | -80 dBc/Hz |
| Фазов шум при 100 kHz | -90 dBc/Hz |
| Фазов шум при 1 MHz | -100 dBc/Hz |
| Преобразувателно усилване | 57–67 dB |
| Неравномерност на усилването в 26 MHz | 1 dB максимално, пик-пик |
| Изменение на усилването в целия обхват | 4 dB максимално, пик-пик |
| Потискане на огледалната честота | 40 dB минимално |
| Трета порядъчна интермодулация (ICP3) | +10 dBm минимално |
| Точка на компресия 1 dB на изхода | 0 dBm минимално |
| Изолация между поляризациите | 22 dB минимално |
| Управление на вертикална поляризация | 10–14 V |
| Управление на хоризонтална поляризация | 16–20 V |
| Превключване на честотния обхват | 22 kHz ±4 kHz |
| Изходен VSWR | 2,0:1 максимално |
| Ниво на паразитните сигнали в обхвата | -65 dBm максимално |
| Захранващо напрежение | 10–20 V DC |
| Максимална консумация | 150 mA |
| Изходен импеданс | 75 Ω |
| Изходни конектори | 2 × F-тип, женски |
| Съотношение F/D на антената | 0,6 |
| Работна температура | -30°C до +60°C |
| Тегло | 128 g |
Приложение
Inverto Premium IDLP-TWL413-PREMU-OPN е подходящ за домашни и професионални сателитни инсталации, при които е необходимо независимо подаване на сигнал към два приемни входа. Може да се използва с два отделни сателитни приемника или с един приемник с два тунера.
Предимства
- Два независими изхода за гъвкаво изграждане на сателитни системи
- Висока честотна стабилност благодарение на PLL технологията
- Нисък типичен шумов фактор от 0,2 dB
- Нисък фазов шум за надеждно цифрово приемане
- Ниска консумация на електроенергия
- Компактен корпус за стандартен 40 mm държач
- Подходящ за DVB-S2 HD/UHD сателитни системи
- Произведено в Лщксенмбург
- Гаранция: 24 месеца
