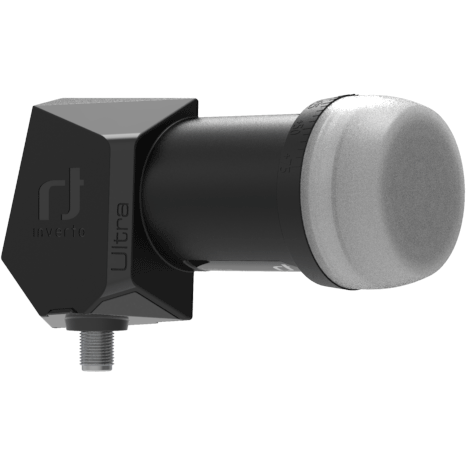

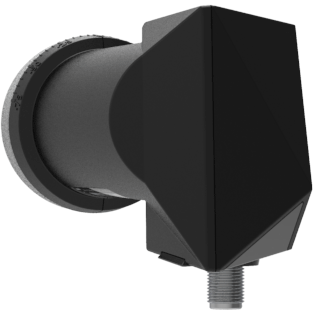

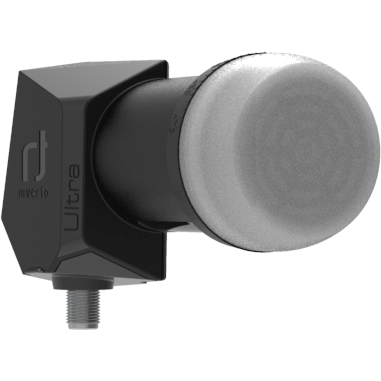

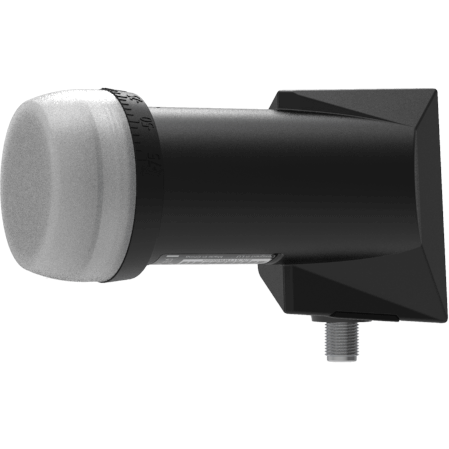

Inverto BLACK Ultra е високопроизводителен сателитен LNB от серията Ultra, разработен за инсталации, при които е необходимо надеждно приемане на сигнали при по-трудни условия. Благодарение на усъвършенстваната конструкция на приемната глава и висококачествените компоненти, моделът осигурява високо усилване, нисък шумов фактор и отлични характеристики на фазовия шум.
Серията BLACK Ultra е особено подходяща за приемане на сателитни сигнали в периферията на покритието на сателита, при използване на по-малки антени или при по-дълги коаксиални кабели. Високата изолация между поляризациите и усъвършенстваното филтриране спомагат за ограничаване на смущенията и нежеланите сигнали.
Основни характеристики
- Високопроизводителен LNB от серията Inverto BLACK Ultra
- Високо усилване и нисък шумов фактор
- Отлични характеристики на фазовия шум
- Висока изолация между поляризациите
- Ниско ниво на нежелани и паразитни сигнали
- Подобрена устойчивост на смущения от 4G/LTE мрежи
- Поддръжка на DVB-S2 и DVB-S2X сателитно приемане
- Подходящ за HD и Ultra HD телевизионни предавания, включително 4K и 8K
- Стандартен монтажен диаметър 40 mm
Технически характеристики
| Марка | Inverto |
| Серия | BLACK Ultra |
| Тип | High-Gain Low-Noise PLL LNB |
| Входна честота – нисък обхват | 10.7–11.7 GHz |
| Изходна честота – нисък обхват | 950–1950 MHz |
| Локален осцилатор – нисък обхват | 9.75 GHz |
| Входна честота – висок обхват | 11.7–12.75 GHz |
| Изходна честота – висок обхват | 1100–2150 MHz |
| Локален осцилатор – висок обхват | 10.6 GHz |
| Шумов фактор | 0.2 dB типично, 0.7 dB максимум |
| Точност на честотата на LO | ±1.0 MHz максимум |
| Температурен дрейф на LO | ±2.0 MHz максимум |
| Фазов шум при 1 kHz | -70 dBc/Hz |
| Фазов шум при 10 kHz | -80 dBc/Hz |
| Фазов шум при 100 kHz | -90 dBc/Hz |
| Фазов шум при 1 MHz | -100 dBc/Hz |
| Коефициент на преобразуване | 60–70 dB |
| Неравномерност на усилването в лента 26 MHz | 1 dB максимум (пик-пик) |
| Изменение на усилването в целия обхват | 4 dB максимум (пик-пик) |
| Потискане на огледалния канал | 50 dB минимум |
| Изолация между поляризациите | 22 dB минимум |
| Управление на поляризацията | Вертикална: 10–14 V; хоризонтална: 16–20 V |
| Превключване на обхватите | 22 kHz ±4 kHz |
| Изходен импеданс | 75 Ω |
| Изходен конектор | F-type, женски |
| Монтажен диаметър | 40 mm |
| Максимална консумация | 200 mA |
| Работно захранване | 10–20 V DC |
| Работна температура | -30°C до +60°C |
Приложение
Inverto BLACK Ultra е подходящ за сателитни инсталации, при които условията на приемане са по-трудни, включително при слаб сигнал, в периферията на сателитното покритие, при по-малки сателитни антени или при използване на дълги коаксиални кабели. Подходящ е за домашни и професионални системи за приемане на сателитна телевизия.
Предимства
- Високо усилване за подобряване на качеството на приемане
- Нисък шумов фактор и отлични характеристики на фазовия шум
- Подобрена работа при трудни условия на приемане
- Висока изолация между поляризациите
- Намалено влияние на нежелани сигнали и смущения
- Съвместимост със стандартни сателитни приемници и монтажни държачи 40 mm
- Произведено в Люксембург
- Гаранция: 24 месеца
