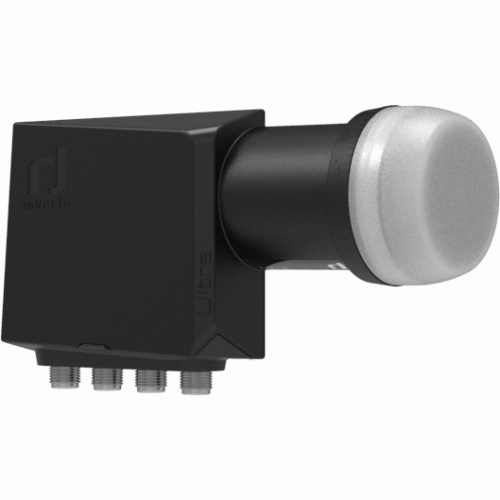

Inverto BLACK Ultra Quad IDLT-QDL412-ULTRA-OPN е високопроизводителен универсален Quad PLL LNB, предназначен за надеждно приемане на сателитни сигнали в Ku обхвата. Разполага с четири независими изхода, които позволяват директно свързване на до четири сателитни приемника с по един тунер или на два приемника с по два тунера.
Серията BLACK Ultra е разработена за инсталации с трудни условия на приемане, включително в периферията на сателитното покритие, при използване на по-малки сателитни антени или при дълги коаксиални кабели. Иновативната конструкция на фийдхорна и висококачествените компоненти осигуряват високо усилване при преобразуване, нисък шумов фактор и отлични характеристики на фазовия шум.
Основни характеристики
- Високопроизводителен универсален Quad PLL LNB
- Четири независими изхода за директно свързване на приемници
- Високо усилване и нисък шумов фактор
- Отлични характеристики на фазовия шум
- Висока изолация между поляризациите
- Ниско ниво на нежелани и паразитни сигнали
- Висока устойчивост на смущения от 4G мрежи
- Съвместимост със сателитни системи DVB-S2 и DVB-S2X
- Подходящ за Ultra HD предавания с резолюция 4K и 8K при съвместими приемник и излъчване
- Стандартен монтажен диаметър 40 mm
Технически характеристики
| Марка | Inverto |
| Серия | BLACK Ultra |
| Модел | IDLT-QDL412-ULTRA-OPN |
| Продуктов номер | 5930 |
| Тип | Universal Quad High-Gain Low-Noise PLL LNB |
| Брой изходи | 4 независими изхода |
| Входна честота – нисък обхват | 10.7–11.7 GHz |
| Изходна честота – нисък обхват | 950–1950 MHz |
| Локален осцилатор – нисък обхват | 9.75 GHz |
| Входна честота – висок обхват | 11.7–12.75 GHz |
| Изходна честота – висок обхват | 1100–2150 MHz |
| Локален осцилатор – висок обхват | 10.6 GHz |
| Шумов фактор | 0.2 dB типично, 0.7 dB максимум |
| Точност на честотата на LO | ±1.0 MHz максимум |
| Температурен дрейф на LO | ±2.0 MHz максимум |
| Фазов шум при 1 kHz | -70 dBc/Hz |
| Фазов шум при 10 kHz | -80 dBc/Hz |
| Фазов шум при 100 kHz | -90 dBc/Hz |
| Фазов шум при 1 MHz | -100 dBc/Hz |
| Коефициент на преобразуване | 60–70 dB |
| Неравномерност на усилването в лента 26 MHz | 1 dB максимум (пик-пик) |
| Изменение на усилването в целия обхват | 4 dB максимум (пик-пик) |
| Потискане на огледалния канал | 50 dB минимум |
| Трети ред интермодулация (ICP3) | +10 dBm минимум |
| Изходна точка на компресия 1 dB | 0 dBm минимум |
| Изолация между поляризациите | 22 dB минимум |
| Изходен VSWR | 2.0:1 максимум |
| Ниво на паразитните сигнали в лентата | -65 dBm максимум |
| Управление на поляризацията | Вертикална: 10–14 V; хоризонтална: 16–20 V |
| Превключване на обхватите | 22 kHz ±4 kHz |
| Изходен импеданс | 75 Ω |
| Изходни конектори | 4 × F-type, женски |
| Максимална консумация | 200 mA |
| Работно захранване | 10–20 V DC |
| Монтажен диаметър | 40 mm |
| F/D съотношение на антената | 0.6 |
| Работна температура | -30°C до +60°C |
| Тегло | 177 g |
Приложение
Inverto BLACK Ultra Quad е подходящ за домашни и професионални сателитни инсталации, при които е необходимо независимо подаване на сигнал към до четири тунера. Всеки изход може да бъде свързан директно към съвместим сателитен приемник. Моделът е особено подходящ за инсталации с по-трудни условия на приемане.
Предимства
- Четири независими изхода за гъвкаво свързване на приемници
- Високо усилване и нисък шумов фактор
- Подобрено приемане при трудни условия
- Отлични характеристики на фазовия шум
- Висока устойчивост на нежелани сигнали и смущения от 4G мрежи
- Подходящ за съвременни DVB-S2/S2X и съвместими Ultra HD сателитни системи
- Лесен монтаж към сателитни антени със стандартен 40 mm държач
- Произведено в Люксембург
- Гаранция: 24 месеца
